BULL公牛是知名插座品牌，但从陆续推出20W PD快充充电器、65W 2A1C氮化镓快充、40W超级快充插座等可以看出公牛也在积极布局快充市场。而面对持续火爆的迷你充市场，近期公牛推出一款迷你20W PD快充供消费者选择。
这款充电器整体趋于小方块，配备可折叠插脚，小巧且携带方便。另外产品支持宽范围电压输入以及最大20W输出，专为iPhone 12设计。下面充电头网就对这款充电器进行详细拆解，看看做得如何。
一、公牛迷你20W快充外观

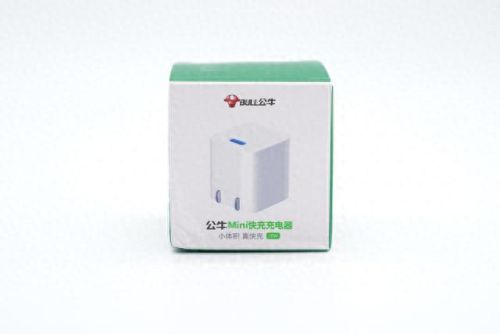

包装盒采用经典白绿配色，正面印有公牛品牌、充电器外观、名称、特性等。
背面印有充电器参数。
包装内含充电器和使用说明书。
充电器采用PC材质白色塑料外壳，造型趋于小方块，腰身高光亮面，顶面接口有蓝色塑料环点缀，算是比较独特的一点。

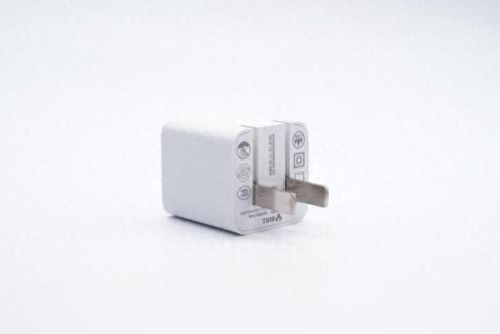

输入端外壳上标注有充电器参数
型号：GNV-AUB202
输入：100-240V~50/60HZ 0.6A
输出：5V3A、9V2.22A、12V1.67A
产品已经通过了3C认证。
此外配备的是可折叠国标插脚，携带十分方便。

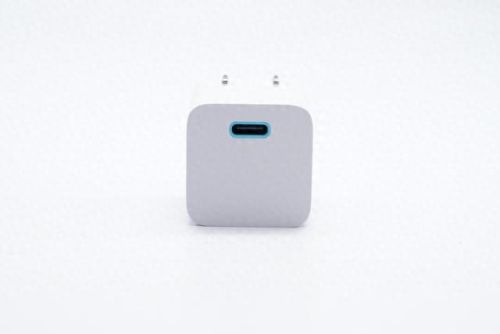

输出顶面配有单USB-C接口，采用经典蓝色塑料环装饰，契合接口胶芯颜色。

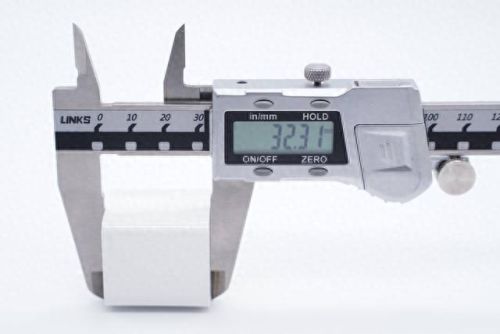

实测充电器机身高度为32.31mm。

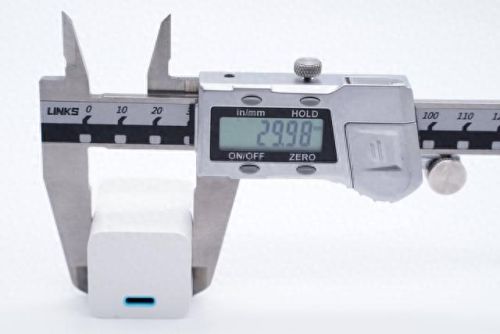

宽度为29.98mm。

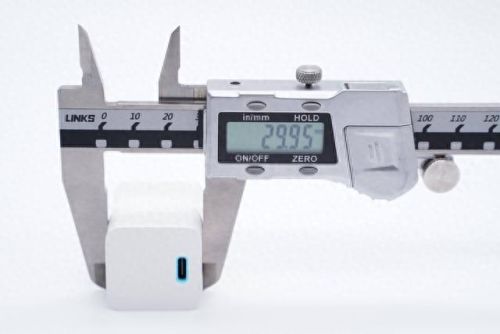

厚度为29.95mm。

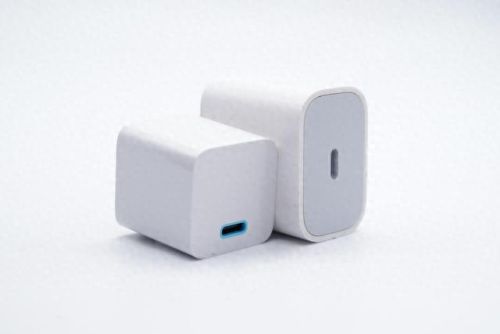

和苹果20W充电器直观对比，体积很有优势。

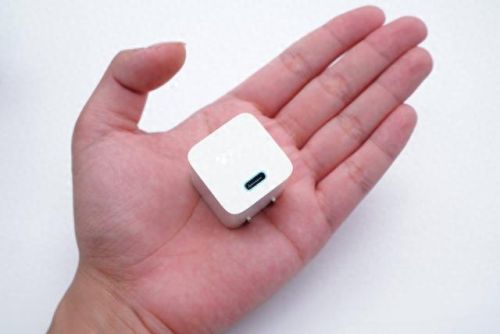

拿在手上的直观感受。

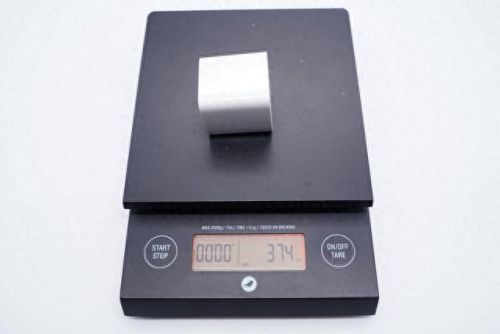

净重约为37g。

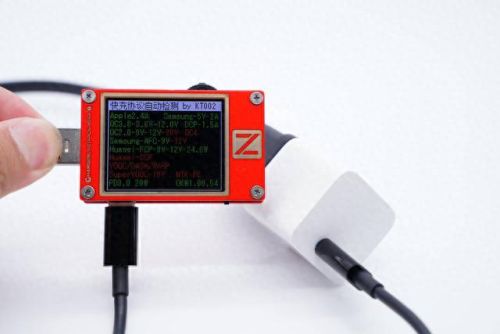

使用ChargerLAB Power-Z KT002测得USB-C口支持Apple2.4A、Samsung 5V2A和DCP协议，以及QC2.0/3.0、AFC、FCP、PD3.0快充协议。

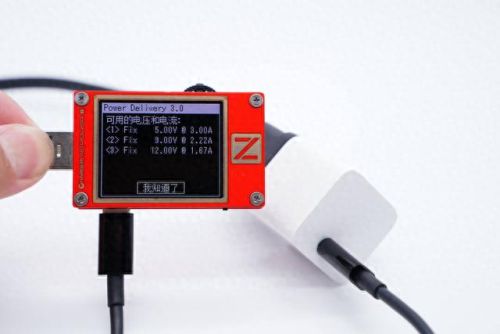

PDO报文显示USB-C口还具备5V3A、9V2.22A和12V1.67A三组固定电压档位。
二、公牛迷你20W快充拆解

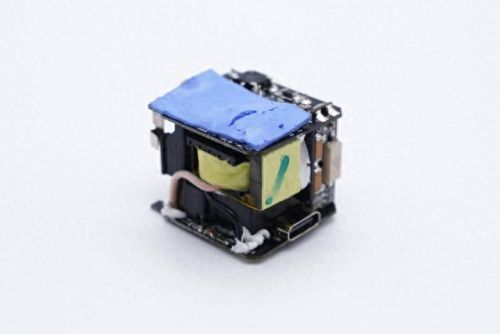

将输入端外壳拆开取出PCBA模块，金属片接触通电设计。
输入端小板背面贴有导热垫帮助主控芯片散热。

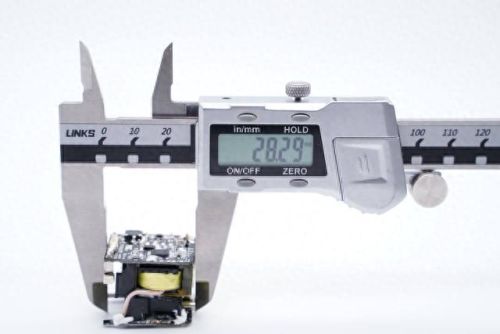

测得模块高度为28.29mm。

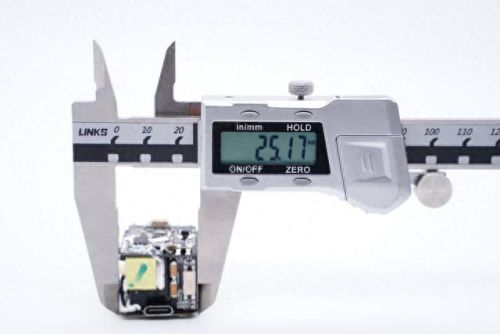

宽度为25.17mm。

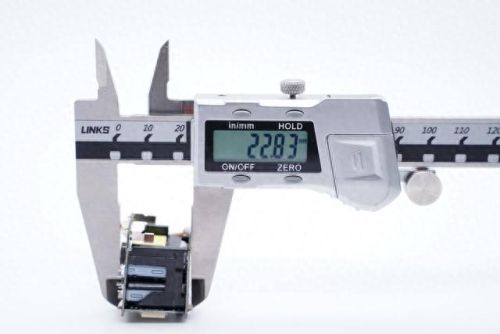

厚度为22.83mm。

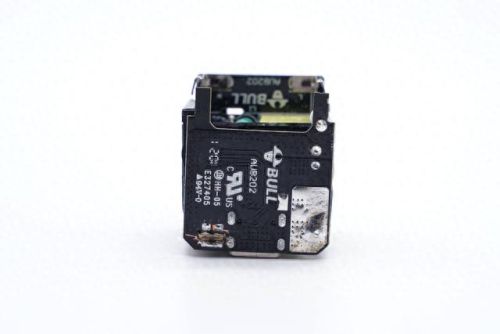

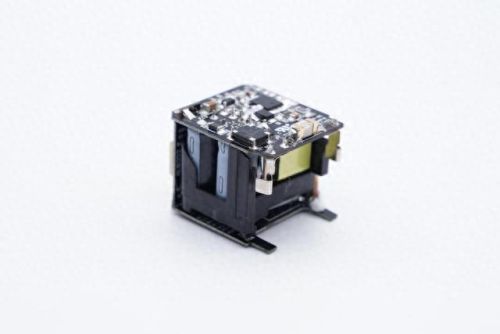

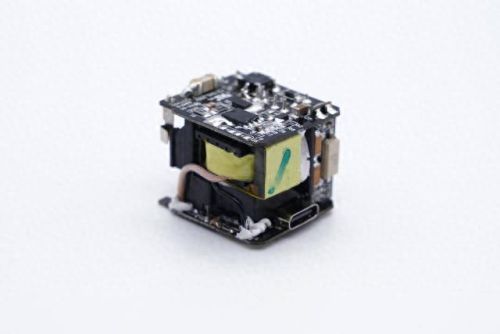

充电器模块由三块小板组合焊接设计。
初次级间有塑料壳进行隔离。

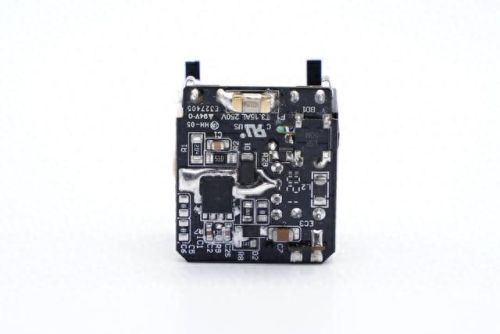

输入端小板背面设有保险丝、整流桥和主控芯片。

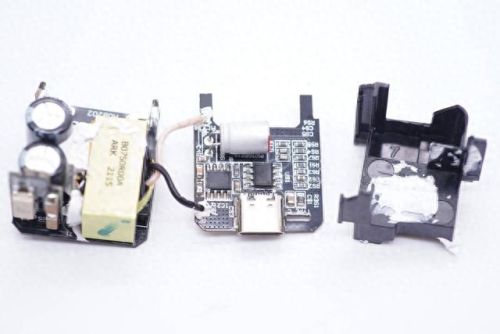

将模块拆分开，正面还设有高压滤波电解电容和变压器等。
保险丝额定电流3.15A。

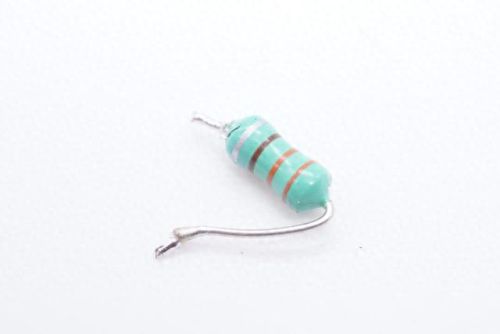

色环电感特写。

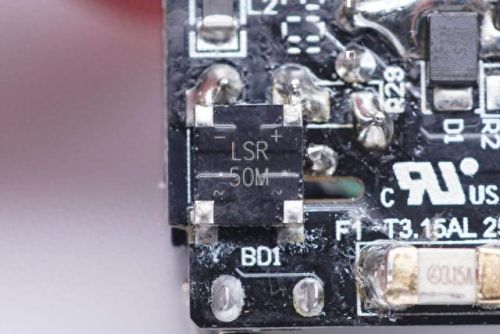

整流桥特写。

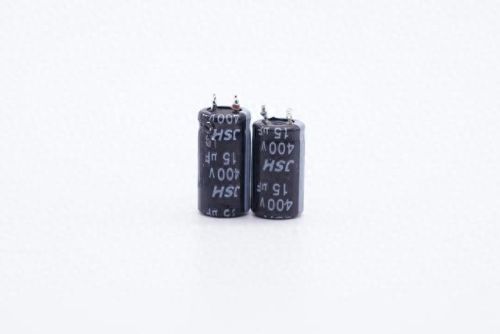

两颗高压滤波电解电容来自JSH，规格均为400V 15μF。

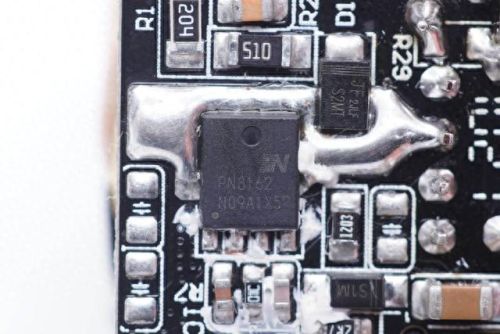

充电器主控芯片采用芯朋微PN8162。芯片内部集成了准谐振工作模式的电流模式控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。
PN8162采用QR控制技术，降低芯片开通损耗；PDFN功率封装，单边drain脚位，高低压引脚爬电距离大于1.2mm，便于PCB布线及敷铜散热。PN8162工作强制DCM模式，降低同步整流耐压；自适应QR开通技术，简化EMC设计；集成输入市电欠压及输出过压保护，无需外部辅助电路。

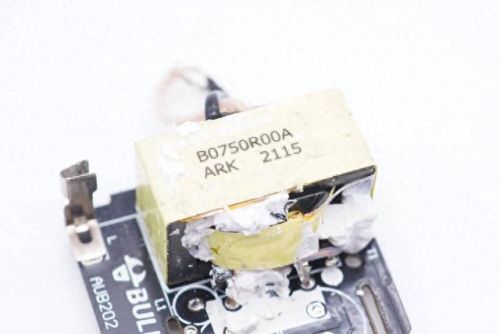

变压器特写。

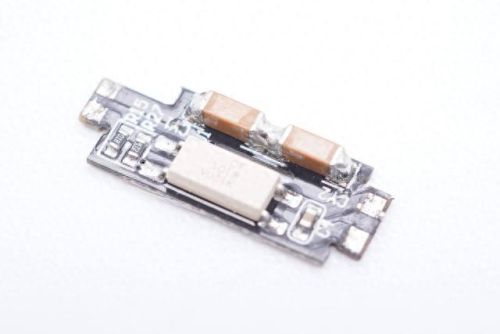

连接小板上有光耦和贴片Y电容。
另一面一览。

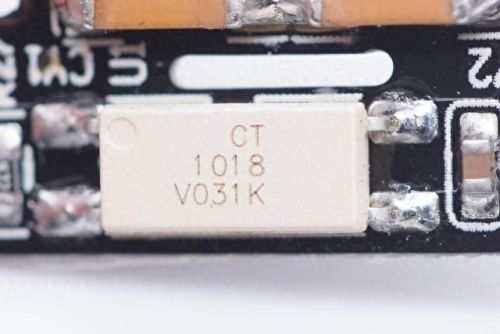

CT 1018光耦，用于输出电压反馈调节。

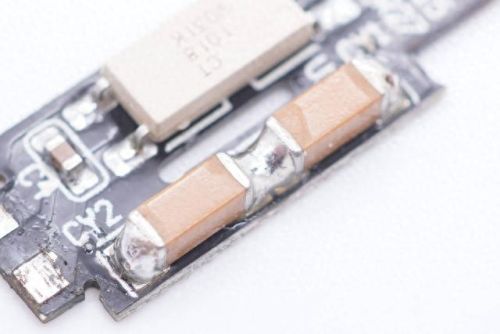

两颗Y电容串联。

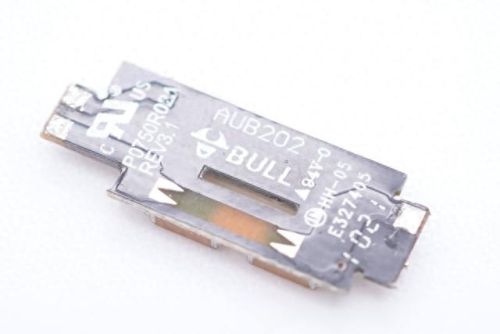

输出小板背面印有公牛logo。

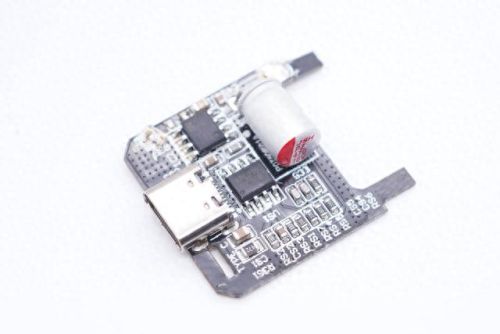

正面有同步整流芯片、滤波固态电容以及协议芯片。

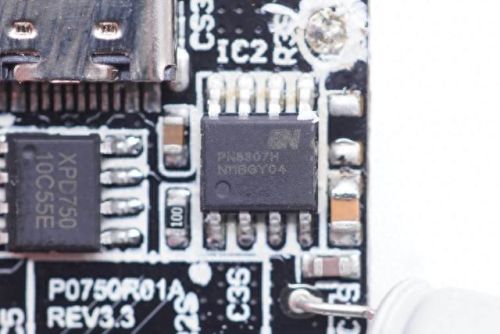

和PWM主控芯片搭配的是芯朋微PN8307H次级同步整流芯片。PN8307H内置同步整流控制器及高雪崩能力功率MOSFET，用于在高性能AC/DC反激系统中替代次级整流肖特基二极管，导通压降极低的功率MOSFET可以提高电流输出能力，降低温升，提升转换效率，使得系统效率可以满足6级能效的标准，并留有足够的裕量。
PN8307H内置12mΩ60V耐压同步整流管，适用3.6V-20V常用适配器输出，适用于QC3.0适配器及其他固定电压输出的适配器。该芯片还集成了极为全面的辅助功能，包含输出欠压保护、防误开启、最小导通时间等功能，同时外围元件非常精简。

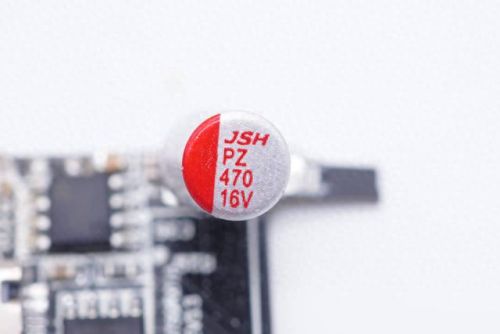

输出滤波固态电容规格为16V 470μF。

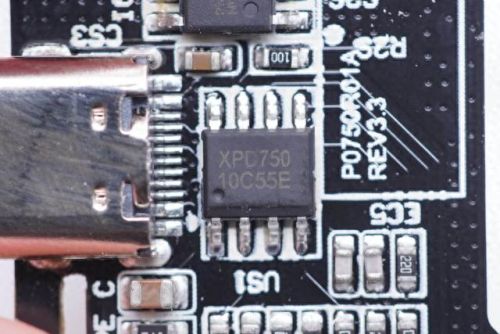

协议芯片采用云矽半导体XPD750。XPD750通过了USB PD3.0认证（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充协议，内部集成10mΩ VBUS通路功率开关管，并且集成10mΩ电流检测电阻，支持完善的保护功能，节省外围元件数量，降低成本。采用ESOP8封装。

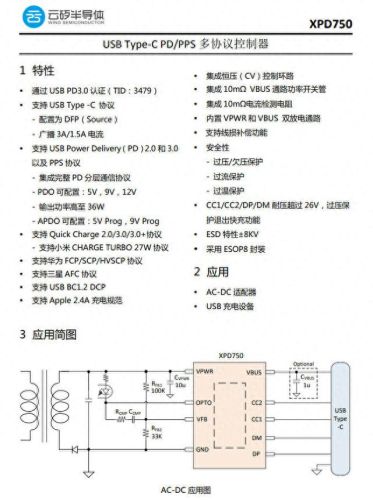

云矽半导体XPD750资料信息。充电头网拆解了解到，云矽半导体XPD系列快充协议芯片已被联想20W 1A1C快充插座、傲基20W PD快充充电器、倍思20W迷你PD快充、品胜迷你20W 1A1C快充充、海陆通20W PD快充、傲基1A1C 32W快充、奥睿科20W USB PD快充、乐奇领先20W PD快充等多个品牌的数十款产品采用，抓住20W PD快充风口，富满集团云矽半导体单月PD协议芯片销量突破千万颗。

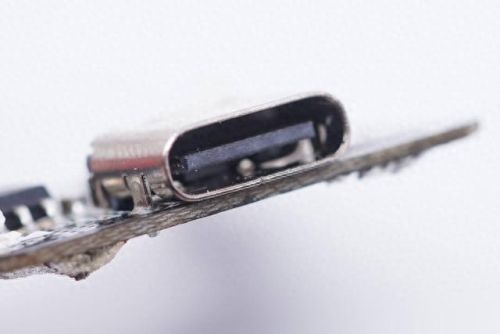

USB-C母座特写，过孔焊接。
全部拆解完毕，来张全家福。
充电头网拆解总结
公牛这款20W迷你充设计非常简洁，不过接口处设有蓝色装饰环又为其增添不少特色。配备可折叠插脚让用户携带出现成为可能。充电器支持QC、AFC、FCP、PD3.0快充协议，具备5V3A、9V2.22A和12V1.67A三组电压档位，满足iPhone手机日常快充不是问题。
充电头网通过拆解了解到，充电器内部采用三块小板组合焊接设计，初次级间有塑料壳进行隔离。此外充电器采用芯朋微PN8162+PN8307H极简快充方案，同时输出端采用云矽半导体XPD750控制电压输出，整体方案可靠。
