时钟是微处理器的驱动力，类似人的心脏，只有不停地跳动系统才能正常运行。Stm32不同系列的时钟基本结构类似，就是外设有些差别。这里以stm32f030系列为例来介绍。

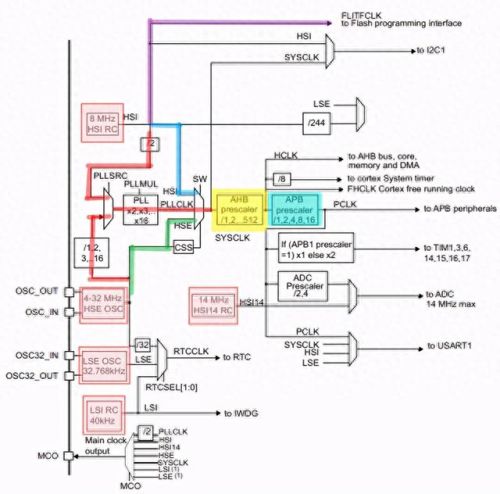

在参考手册中，时钟树如下所示：
图中红色块表示时钟源，这里一共有5个时钟源。
1、8M HSI RC，这是芯片内部的RC时钟
2、4-32M HSE OSC,这是外部时钟，可以输入外部时钟或者晶振，精度高
3、32.7689k LSE OSC，这是RTC外部晶振时钟
4、40K LSI RC，这是内部低速RC振荡器时钟
5、14M HSI14RC，这是专门给ADC用的内部14M RC晶振
根据自己的需求和硬件设计，选择打开对应的时钟源，不用的就不要打开，可以减少功耗。
紫色线表示Flash的时钟，可以看到它的时钟源是内部的8M RC振荡器，从这里可以推测内部这个8M的时钟基本在一直工作，因为程序运行时需要不断地访问flash。
实际在系统复位后，会默认使用这个内部的8M RC时钟，而想要关掉它必须保证没有任何设备直接或者间接使用它。
中间红绿蓝三条通路是系统时钟的三种可选项。可以直接使用内部的8M RC时钟，可以直接使用外部HSE OSC时钟，或者通过PLL倍频后的时钟。
走PLL那条路需要：
1、 时钟源分频
2、 选择PLL时钟源
3、 PLL倍频
4、 选择PLL作为SYSCLK
只有通过PLL才能达到最高的工作频率。

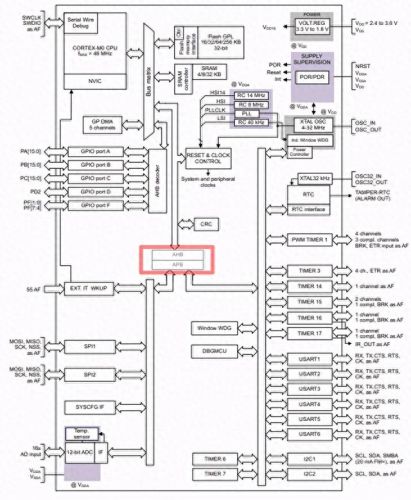

黄色块是AHB分频，青色块是APB分频，这俩上接了很多外设。
要访问这些外设的寄存器，首先必须打开对应的时钟。APB分成了两组，需要在对应的寄存器中进行配置。

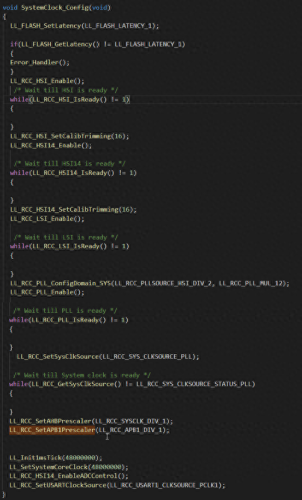

实际写代码的时候，使能一个时钟以后要等待其稳定，每个时钟源都有专门的寄存器位指示是否ready。另外，HSI 8M和HSI14M可以修正，以排除制造、温度和干扰的影响。
至此系统的时钟就搞定了，以后使用某个外设前，只需要使能对应的时钟即可。
！！！：不同的处理器其细节可能会有些许差别，具体的情况还需要查阅参考手册。
